Пресс-форма — это не просто металлическая болванка. Это сердце процесса литья пластмасс, от конструкции которого зависят качество изделия, скорость производства и ваши затраты. В этой статье я расскажу, какие бывают пресс-формы, из чего и как их делают, какие ошибки встречаются чаще всего и как выбрать правильное решение для вашей задачи. Пишу просто и по делу, без пустых фраз, чтобы вы могли быстро понять суть и принять взвешенное решение.
Что такое пресс-форма и почему это важно

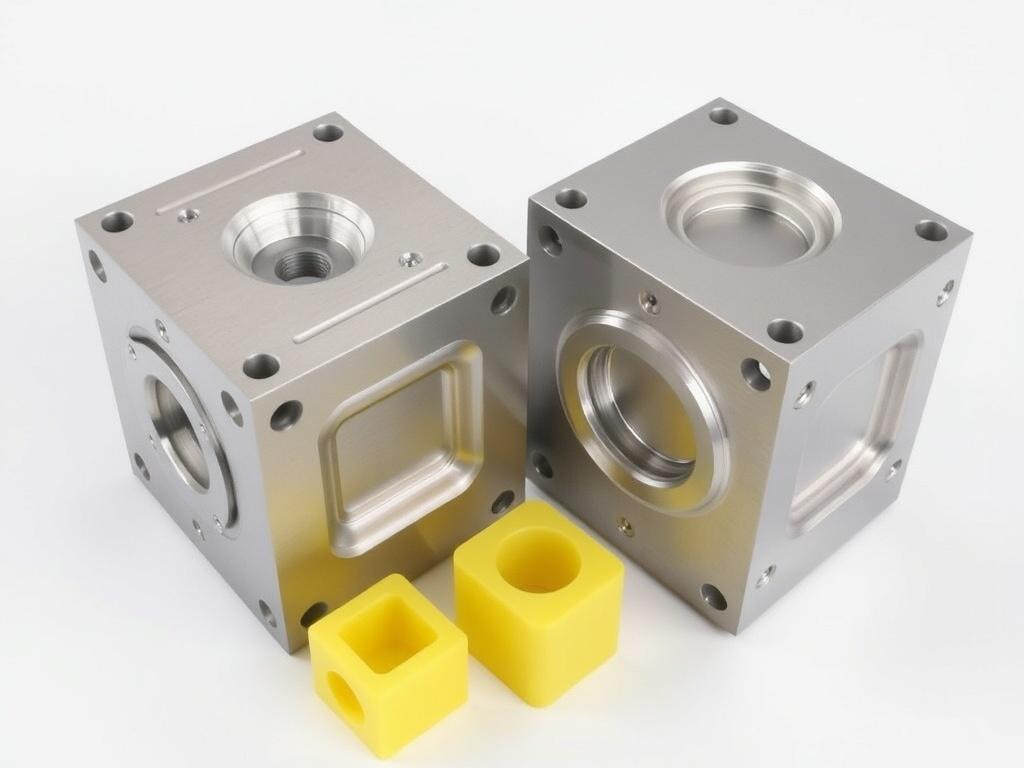

Пресс-форма — это набор деталей, которые собираются в инструмент для придания расплавленному пластику нужной формы и поверхностной фактуры. По сути, это штамп для пластика с каналами для впрыска, охлаждения и извлечения изделия. От того, как она спроектирована и изготовлена, зависит точность геометрии, внешний вид и производительность линии литья. На сайте https://vpmat.ru/izgotovleniepressform.html можно получить больше информации про пресс-формы для литья пластмасс.
Неправильная конструкция приводит к дефектам: потеки, сварные швы, усадка, слишком длинное время цикла или даже быстрый износ инструмента. Поэтому экономия на разработке пресс-формы часто оборачивается большими потерями при серийном производстве.
Виды пресс-форм
Кратко перечислю основные категории, чтобы вы сразу ориентировались, какой тип подходит под вашу задачу. Внутри каждой категории есть множество вариаций, но основы одинаковы.
- Монолитные и рамные. Монолитная форма проще и дешевле при небольшой партии; рамная удобна для масштабирования и замены вставок.
- Холодноканальные и горячеканальные. Холодный канал требует удаления остатков литников; горячий поддерживает расплав в нагретом канале — меньше отходов и ровнее поверхность.
- Одномерные и многокомпонентные. Для деталей из одного материала и для изделий из нескольких пластиков или цветов соответственно.
- Многоразъемные и сложные разъемы. Чем больше разъемов, тем выше сложность и стоимость, но тем более сложную геометрию можно получить.
Когда выбирать тот или иной тип
Если нужна простая деталь в малой серии — монолитная форма с холодным каналом будет экономичнее. Для серийного производства с высокими требованиями к внешнему виду лучше горячеканальная система. Многокомпонентные формы выбирают, когда деталь совмещает разные материалы или цвета без дополнительных операций.
Материалы и конструкция пресс-форм
Материал пресс-формы напрямую влияет на срок службы, возможность точной обработки и цену. Основные материалы — это инструментальные стали различной твердости и коррозионной стойкости. Для мелкосерийных проб зачастую используют алюминиевые блоки — они дешевле и быстрее в обработке, но быстрее изнашиваются.
| Материал | Преимущества | Недостатки | Применение |
|---|---|---|---|
| Инструментальная сталь P20 | Баланс цена/прочность, хорошо полируется | Средняя стойкость к износу | Массовое производство средней сложности |
| H13 / 1.2344 | Высокая термостойкость, стойкость к давлению | Дороже, сложнее обрабатывать | Для горячеканальных и высокотемпературных пластиков |
| Алюминий | Быстрая обработка, низкая цена | Быстро изнашивается, не для агрессивных пластиков | Прототипы, малые партии |
Конструкция включает: матрицу и пуансон, систему впрыска, каналы охлаждения, элементы эвакуации воздуха, механизмы выброса (штоки, пуансоны, экстракторы) и крепеж. Хорошая конструкция учитывает технологические допуски пластика, температуру и давление впрыска, а также удобство обслуживания.
Процесс изготовления пресс-формы — шаг за шагом
Процесс выглядит отточенным, но каждый шаг требует внимания. Ниже — упрощенная последовательность работ.
- Техзадание и выбор материала. Уточняется геометрия детали, материал пластика, тираж и требования к внешнему виду.
- 3D-моделирование. Проект создают в CAD с учетом технологических допусков и уклонов для извлечения изделия.
- Анализ течения расплава. Симуляция с помощью Moldflow или аналогов помогает избежать проблем с заполнением и усадкой.
- Обработка. Фрезеровка, шлифовка, электроэрозионная обработка для сложных пазов и канавок.
- Сборка и наладка. Устанавливают элементы, проверяют ход и герметичность каналов, тестируют на пресс-автоматах.
- Пробное литье и доводка. Часто требуется подгонка впрыска, изменение температур и доработка кромок.
Каждый этап контролируют по качеству: геометрия на измерительных машинах, прочность поверхностей, соответствие теплообмена. Пропуск одного шага может привести к дорогостоящим переделкам.
Типичные ошибки и как их избежать
Часто проблемы не в материале, а в деталях конструктива. Я перечислю пять распространенных ошибок и способы их предотвращения.
- Неправильный уклон стенок. Результат — заедание при извлечении. Решение — проектировать минимальные рекомендуемые уклоны для выбранного пластика.
- Недостаточное охлаждение. Из-за перегрева деталь деформируется и цикл удлиняется. Решение — проложить каналы охлаждения ближе к критическим зонам, использовать конформные каналы при возможностях 3D-печати вкладок.
- Плохая вентиляция полостей. Воздух не выходит, появляются пузыри и недоливы. Решение — добавление вытяжных каналов и мелких радиусов на кромках.
- Ошибка размещения литников. Неправильный литник вызывает следы и концентрацию напряжений. Решение — симуляция и оптимизация точек впрыска.
- Неучет усадки материала. Детали после остывания уменьшаются в размерах. Решение — расчет усадки и внесение корректировок в проект.
Как выбирать пресс-форму: практические советы
Выбор зависит от тиража, требований к качеству и бюджета. Нельзя просто взять «самую дешевую» форму и ждать идеальных деталей. Вот несколько правил, которые помогут принять решение.
- Определите тираж. До 1–5 тысяч единиц чаще обходятся алюминиевыми или простыми стальными формами. Для десятков и сотен тысяч необходима прочная сталь и более сложные системы охлаждения.
- Оцените требования к внешнему виду. Если нужна зеркальная поверхность или тонкая текстура, выбирайте материалы и полировку под эти требования.
- Учитывайте материал пластика. Высокотемпературные и абразивные материалы требуют стойких сталей и более мощных систем охлаждения.
- Планируйте сервис. Формы нужно чистить, менять уплотнения и ремонтировать. Проект с доступом к расходным элементам уменьшит простои.
- Инвестируйте в корректную симуляцию. Это стоит намного меньше, чем переделки готовой формы.
Стоимость и сроки: ориентиры
Здесь приведу типичные диапазоны, чтобы вы понимали порядок цифр. Реальная цена зависит от сложности и региона изготовления.
| Тип пресс-формы | Стоимость | Срок изготовления |
|---|---|---|
| Алюминиевая простая | от 500 до 3 000 евро | 2–6 недель |
| Стальная одноструктурная | от 3 000 до 15 000 евро | 4–10 недель |
| Холод/горячеканальная сложная | от 15 000 до 100 000 евро | 8–20 недель |
Эти цифры — ориентир. Точные сроки зависят от загруженности мастерской и наличия специализированных операций, таких как электроэрозия и полировка.
Техническое обслуживание и ремонт
Даже самая качественная пресс-форма требует ухода. Правильное обслуживание продлевает срок службы и сохраняет качество изделий. Приведу ключевые операции, которые нужно выполнять регулярно.
- Очистка поверхности после смены материала, чтобы убирались отложения и следы смазок.
- Проверка каналов охлаждения на засоры и утечки.
- Контроль плоскостей и направляющих на износ, смазка направляющих.
- Периодическая проверка системы выброса и замена изношенных элементов.
- Хранение в сухом помещении и нанесение защитного покрытия для предотвращения коррозии.
Новые технологии и автоматизация
Мир инструмента движется вперед. Сейчас применяют CAD/CAM, 3D-печать для быстрых прототипов, аддитивное восстановление изношенных поверхностей и конформные каналы охлаждения, которые делают цикл короче и охлаждение равномернее.
Автоматизация линий литья позволяет интегрировать удаление деталей, их обработку и упаковку. Для крупных серий автоматизация окупается быстро, а для мелких — требует оценки эффективности вложений.
Экологические и экономические аспекты
Пластик и производство пресс-форм часто критикуют за экологический след. Тем не менее, грамотный выбор материала и оптимизация цикла позволяют уменьшить отходы и энергозатраты. Горячеканальные системы сокращают количество литников и отходов, перерабатывать пластиковые остатки выгоднее, если наладить логистику и технологию.
Экономически выгодно думать о форме как о долгосрочном активе: более дорогая, но правильно спроектированная и обслуживаемая пресс-форма будет дешевле в перерасчете на единицу продукции.
Заключение
Пресс-форма — это не только металл и отверстия для болтов. Это сложный инженерный продукт, где каждой мелочи отведена своя роль. При правильном подходе проектирование, изготовление и обслуживание формы позволяют получить стабильное качество деталей при приемлемых затратах. Планируйте с учетом тиража, материала и требований к внешнему виду, инвестируйте в симуляцию и сервис, и тогда ваша пресс-форма будет работать долго и надежно.
Если вы готовите проект и хотите понять, какой тип формы и материалы подойдут лучше всего, ориентируйтесь на функциональные требования и ожидаемый объем производства. Это поможет избежать лишних затрат и добиться нужного результата с первого цикла.
